HỆ THỐNG ĐIỀU KHIỂN ĐÈN GIAO THÔNG NGÃ TƯ
SỬ DỤNG HMI
1. Nguồn
- Nguồn tổ ong 48VDC
1.1 Tín hiệu vào/ công tắc điều khiển
- Nguồn tín hiệu được lấy từ chân “ A, B , C” của card Giao thông 2P, chân
chung được lấy từ nguồn “V+” của nguồn tổ ong 48VDC.
- Chức năng:
+ A: chớp vàng
+ B: Ưu tiên tuyến 1
+ C: Ưu tiên tuyến 2
2. Mạch động lực THGT DC
2.1. Ngõ vào
- AC1: 9VAC (do Epecvn cấp)
- AC2: 15VAC (do Epecvn cấp)
2.2. Ngõ ra
- NC: chân trống
- DC in: 48Vdc
- O1 O14: ngõ ra 0Vdc (hỡ mạch), 48Vdc (kín mạch)
2.3. Đặc tính
- IRms: 10A
Hình mô phỏng mạch động lực THGT DC
dientucongsuat.net Traffic light of EPECVN 22/09/2022
Page 2
3. Chú thích các ký hiệu trên công tắc và domino
3.1 ) Trên công tắc
ON: khởi động toàn bộ hệ thống bên trong tủ điện
OFF: ngắt toàn bộ hệ thống bên trong tủ điện
CV: chớp vàng
T1: ưu tiên tuyến 1
T2: ưu tiên tuyến 2
3.2 ) Trên Domino
L: dây L của nguồn AC220V đấu từ ngoài vào
N: dây N của nguồn AC220V đấu từ ngoài vào
PE: chân nối đất ( bắt buộc phải nối)
ĐT1: đèn đỏ chữ thập tuyến 1
Đ1: đèn đỏ tuyến 1
X1: đèn xanh tuyến 1
V1: đèn vàng tuyến 1
ĐT2: đèn đỏ chữ thập tuyến 2
Đ2: đèn đỏ tuyến 2
X2: đèn xanh tuyến 2
V2: đèn vàng tuyến 2
ĐB1: đèn đỏ đi bộ tuyến 1
ĐB2: đèn đỏ đi bộ tuyến 2
XB1: đèn xanh đi bộ tuyến 1
XB2: đèn xanh đi bộ tuyến 2
SL1: số lùi 1
SL2: số lùi 2
COM: dây “V-“ của nguồn tổ ong 48V
Trong hệ thống hạ tầng giao thông hiện đại, tủ điều khiển tín hiệu giao thông đóng vai trò trung tâm trong việc vận hành và điều phối các cụm đèn tín hiệu. Thiết bị này giúp kiểm soát lưu lượng phương tiện, giảm ùn tắc và nâng cao mức độ an toàn tại các nút giao thông. Với sự phát triển của công nghệ, các dòng tủ điều khiển ngày càng được cải tiến về tính năng, độ bền và khả năng vận hành tự động, đáp ứng tốt yêu cầu của nhiều công trình từ đô thị đến khu công nghiệp.
Tủ điều khiển tín hiệu giao thông là thiết bị điện tử chuyên dụng, có chức năng điều khiển hoạt động của hệ thống đèn tín hiệu như đèn đỏ, vàng, xanh theo chu kỳ đã được lập trình sẵn. Tủ có thể vận hành độc lập hoặc kết nối với hệ thống điều khiển trung tâm, cho phép thay đổi kịch bản hoạt động theo thời gian thực nhằm tối ưu hóa lưu lượng giao thông.
Thiết bị thường được lắp đặt tại các ngã tư, vòng xoay, khu vực có mật độ phương tiện cao hoặc các điểm giao cắt quan trọng. Nhờ khả năng điều khiển linh hoạt, tủ giúp giảm thiểu tình trạng xung đột giao thông và nâng cao hiệu quả quản lý.

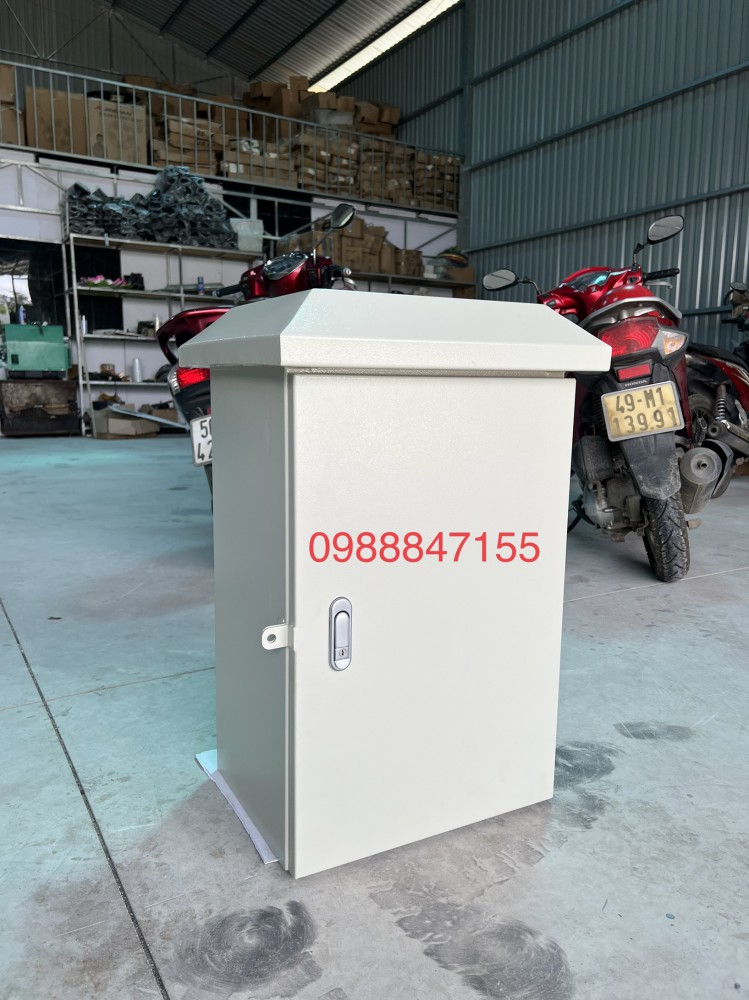

Một trong những ưu điểm quan trọng của tủ điều khiển là khả năng hoạt động ổn định trong thời gian dài. Thiết bị được thiết kế với vật liệu chất lượng cao, chống chịu tốt với môi trường ngoài trời như nắng nóng, mưa lớn, bụi bẩn và độ ẩm cao.
Tủ điều khiển hiện đại còn tích hợp nhiều tính năng thông minh như lập trình chu kỳ đèn linh hoạt, tự động điều chỉnh theo khung giờ cao điểm – thấp điểm, kết nối với cảm biến giao thông hoặc hệ thống điều khiển từ xa. Điều này giúp tối ưu hóa thời gian chờ đèn và giảm ùn tắc hiệu quả.
Ngoài ra, thiết bị còn được trang bị các cơ chế bảo vệ như chống quá tải, chống ngắn mạch và ổn định điện áp, đảm bảo an toàn cho toàn bộ hệ thống. Khả năng tiết kiệm điện năng cũng là một điểm cộng lớn, đặc biệt khi kết hợp với các giải pháp năng lượng mặt trời.

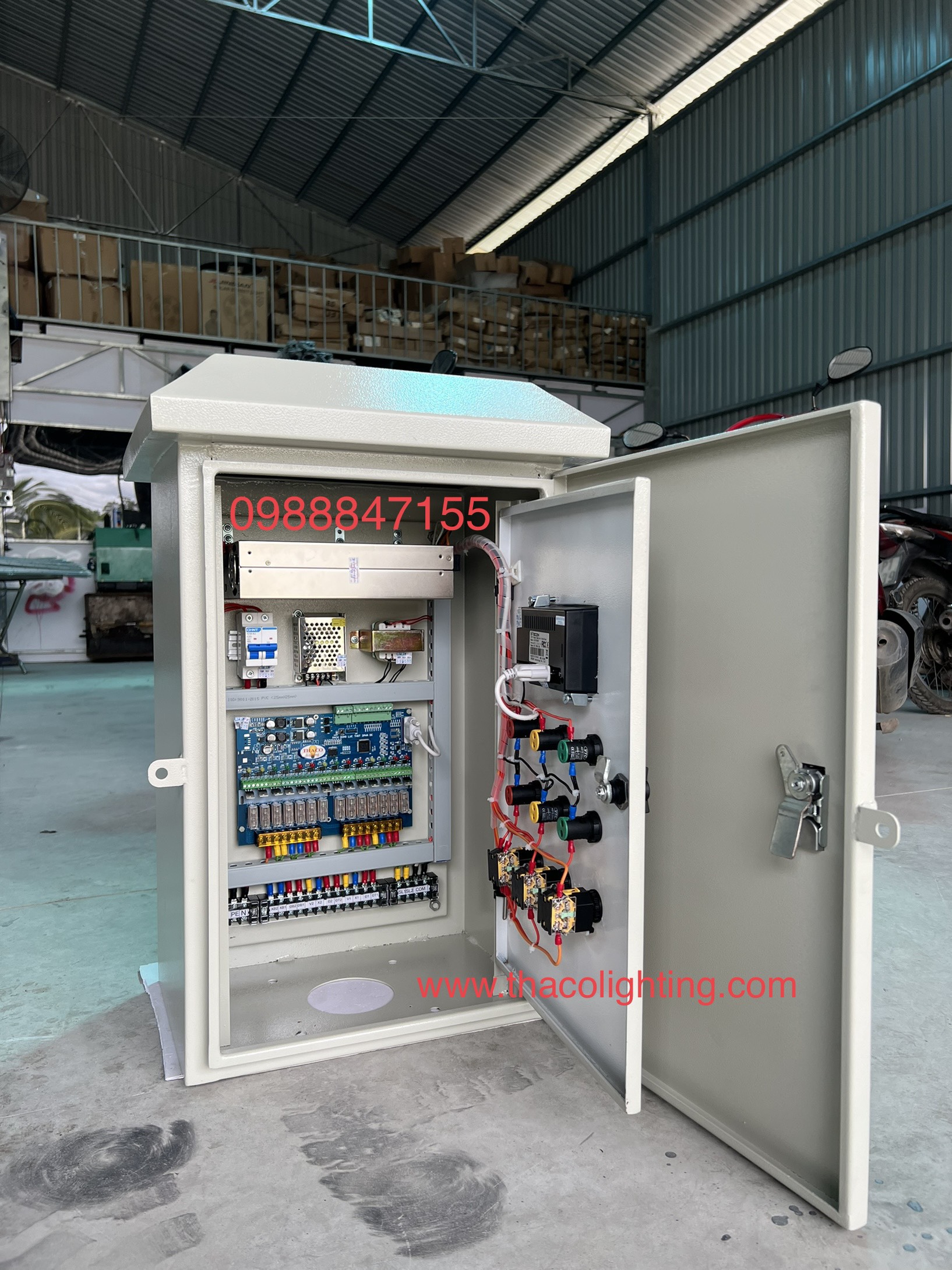

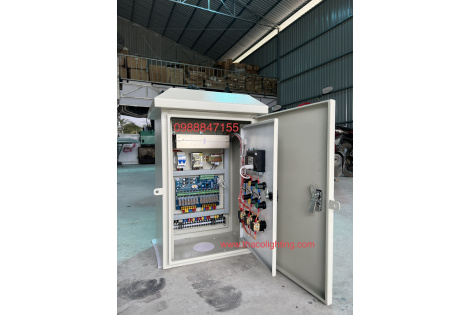

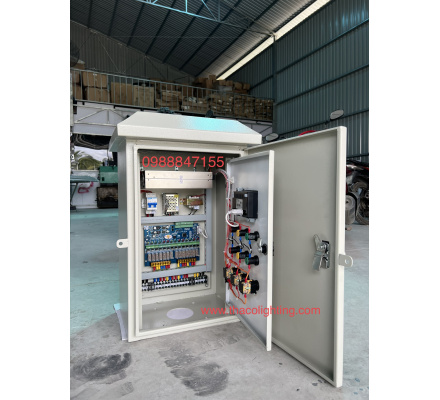

Một tủ điều khiển tín hiệu giao thông tiêu chuẩn thường bao gồm bộ vi xử lý trung tâm, hệ thống relay hoặc module điều khiển, bộ nguồn, bảng mạch điều khiển và các cổng kết nối với đèn tín hiệu.
Nguyên lý hoạt động của tủ dựa trên chương trình đã được lập trình sẵn. Bộ vi xử lý sẽ gửi tín hiệu điều khiển đến từng cụm đèn theo chu kỳ xác định. Trong các hệ thống hiện đại, tủ có thể nhận dữ liệu từ cảm biến hoặc trung tâm điều khiển để thay đổi thời gian tín hiệu phù hợp với tình hình giao thông thực tế.
Quá trình vận hành diễn ra liên tục và tự động, giúp hệ thống đèn tín hiệu hoạt động chính xác và đồng bộ.
Tủ điều khiển tín hiệu giao thông được ứng dụng rộng rãi trong nhiều loại công trình khác nhau. Tại các đô thị lớn, thiết bị giúp điều phối giao thông tại các nút giao quan trọng, giảm thiểu ùn tắc và tai nạn.
Trong các khu công nghiệp, tủ điều khiển được sử dụng để quản lý luồng xe ra vào, đảm bảo an toàn cho phương tiện và người lao động. Ngoài ra, thiết bị còn được lắp đặt tại khu dân cư, cổng trường học, bệnh viện hoặc các khu vực cần kiểm soát giao thông chặt chẽ.
Đối với các công trình tạm thời như công trường xây dựng, tủ điều khiển kết hợp với hệ thống đèn tín hiệu di động là giải pháp hiệu quả để đảm bảo an toàn giao thông.
THIẾT BỊ CHIẾU SÁNG THÀNH CÔNG là đơn vị chuyên cung cấp các thiết bị giao thông và chiếu sáng uy tín trên thị trường. Các sản phẩm tủ điều khiển tín hiệu giao thông tại đây được sản xuất và kiểm định theo tiêu chuẩn kỹ thuật nghiêm ngặt, đảm bảo chất lượng và độ bền cao.
Khách hàng khi lựa chọn sản phẩm sẽ được tư vấn giải pháp phù hợp với từng nhu cầu cụ thể, từ các hệ thống đơn giản đến phức tạp. Đội ngũ kỹ thuật có kinh nghiệm luôn sẵn sàng hỗ trợ lắp đặt, hướng dẫn vận hành và bảo trì trong suốt quá trình sử dụng.
Bên cạnh tủ điều khiển tín hiệu giao thông, đơn vị còn cung cấp nhiều sản phẩm liên quan như bộ điều khiển sạc đèn chớp vàng năng lượng mặt trời, tủ điều khiển đèn chớp vàng năng lượng mặt trời 2 đèn, 3 đèn, 4 đèn. Đây là những giải pháp bổ trợ hiệu quả, đặc biệt phù hợp với các khu vực không có điện lưới hoặc cần tiết kiệm chi phí vận hành.
Việc sử dụng tủ điều khiển tín hiệu giao thông hiện đại không chỉ giúp nâng cao hiệu quả quản lý mà còn tối ưu chi phí vận hành lâu dài. Nhờ khả năng tự động hóa cao, thiết bị giảm thiểu sự can thiệp của con người, từ đó tiết kiệm chi phí nhân công.
Khi kết hợp với các giải pháp năng lượng mặt trời, hệ thống còn giúp giảm đáng kể chi phí điện năng, đồng thời góp phần bảo vệ môi trường. Đây là xu hướng phát triển bền vững đang được nhiều địa phương và doanh nghiệp hướng tới.
Tủ điều khiển tín hiệu giao thông là thiết bị không thể thiếu trong hệ thống giao thông hiện đại. Với khả năng điều khiển chính xác, hoạt động ổn định và tích hợp nhiều tính năng thông minh, sản phẩm này mang lại hiệu quả cao trong việc đảm bảo an toàn và giảm ùn tắc giao thông.
Nếu bạn đang tìm kiếm một giải pháp điều khiển tín hiệu giao thông chất lượng, bền bỉ và tiết kiệm chi phí, THIẾT BỊ CHIẾU SÁNG THÀNH CÔNG sẽ là lựa chọn đáng tin cậy, cung cấp đầy đủ thiết bị và giải pháp tối ưu cho mọi công trình.
